奧林巴斯BX53M顯微鏡olympusBX53M奧林巴斯Olympus顯微鏡采用了模塊化設計，該設計理念為材料學和工業應用提供了多樣化的解決方案，BX53M保留了常規顯微鏡檢查的傳統襯度對比法，比如明場、暗場、偏光和微分干涉。隨著新材料的發展，現在可以使用先進的顯微鏡檢查技術來進行更精確和更可靠的檢查，從而解決了以往很多使用傳統襯度對比法檢查時遇到的缺陷檢測方面的困難。
奧林巴斯Olympus顯微鏡BX53M更直觀，更舒適，更便于使用，顯微檢查任務常常需要用很長的時間來調節顯微鏡設置、獲取圖像，以及進行必要的測量，從而得到令人滿意的報告。BX53M通過其優良的設計和便捷的控制功能，簡化了復雜的顯微檢查任務。用戶不需要長時間的培訓即可掌握顯微鏡的大多數功能。BX53M方便而舒適的操作還改善了圖像的再現性，程度減少了人為錯誤。

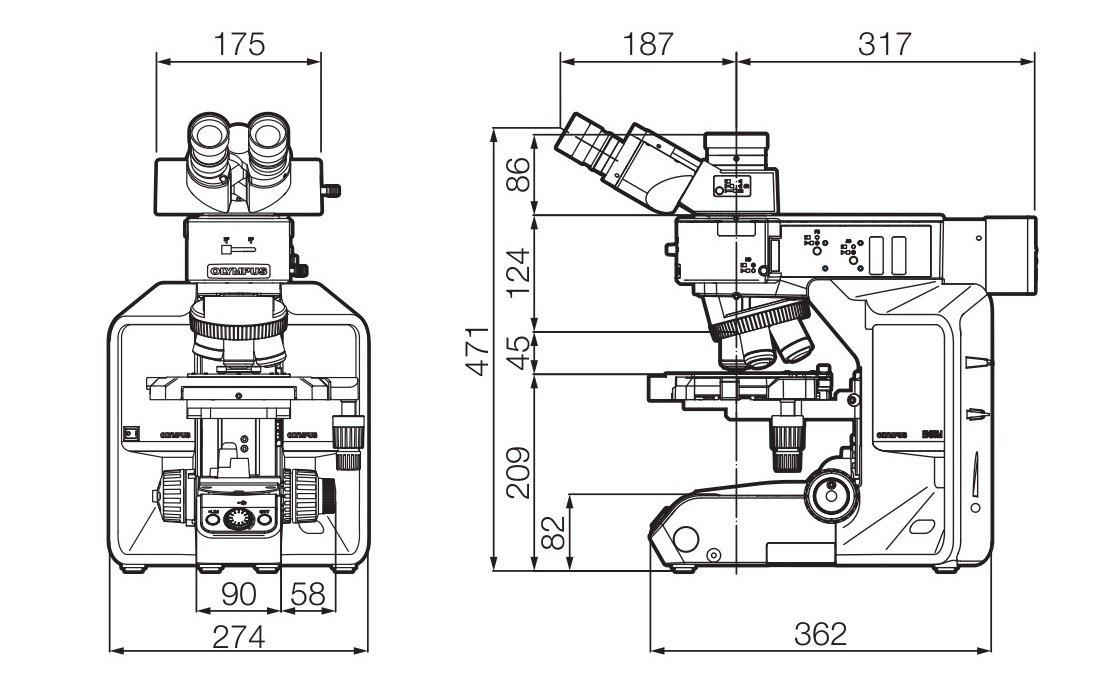

奧林巴斯BX53M顯微鏡olympusBX53M上圖為奧林巴斯OlympusBX53M的結構尺寸圖，用戶可以通過對該圖的觀察可以為自己的實驗室安裝提供必要的參考，顯微鏡的結構圖也屬于其技術參數的***部分，也是對顯微鏡進行評價的***部分參考標準，當然為了更全面的對顯微鏡進行了解以及評測，我們對顯微鏡某些必要的光學部件進行***定的結構圖解。
顯微鏡的結構圖解就是將顯微鏡某些光學部件或者機架部分進行單獨的圖片解析放大，并且進行必要的文字說明，下面舉例說明。
觀察筒：
奧林巴斯BX53M顯微鏡olympusBX53M
| 寬視野FN22 | 倒像：雙目、三目、傾斜式雙目
正像：三目、傾斜式雙目 |
| 超寬視野FN26.5 | 倒像：三目
正像：三目、傾斜式三目 |

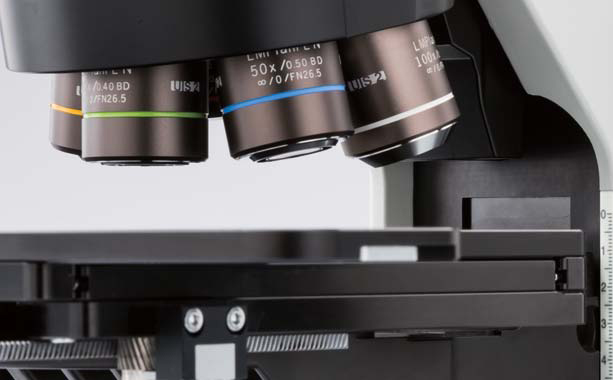

奧林巴斯BX53M顯微鏡olympusBX53M物鏡及其轉換器
| 用于BF | 六孔，對中六孔，七孔，編碼五孔（選配電動物鏡轉換器） |
| 用于BF/DF | 六孔，五孔，對中五孔，編碼五孔（選配電動物鏡轉換器） |
載物臺
| 對焦 | 行程：25 mm
每轉的微調行程：100 μm
***小刻度：1 μm
配有上限限位器，用于粗調手柄的扭力調節 |
奧林巴斯BX53M顯微鏡olympusBX53M照明

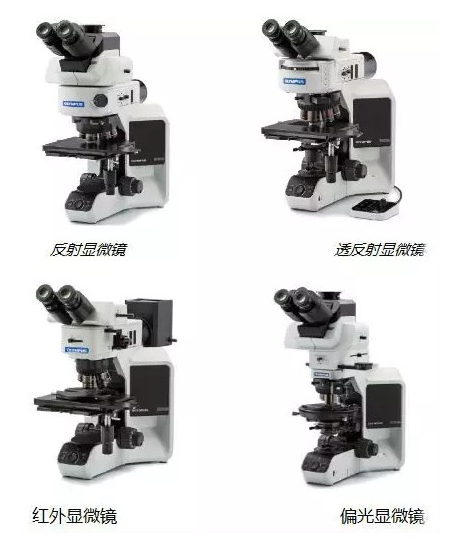

奧林巴斯BX53M顯微鏡olympusBX53M奧林巴斯金相顯微鏡BX53M系列采用了模塊化設計，為廣泛的材料學和工業應用提供了多樣化的解決方案。BX53根據工業和材料學的不同應用，可以組合成反射顯微鏡、透反射顯微鏡、紅外顯微鏡、偏光顯微鏡等多種應用的顯微鏡。
顯微觀察 便捷的顯微操作
奧林巴斯BX53M顯微鏡olympusBX53MBX53M為傳統的工業顯微鏡檢查而設計，并擴展了其功能，以滿足更廣泛的應用和檢查技Φ囊蟆Ⅻ/div>
精密的光學元件
奧林巴斯公司具有生產高質量光學元件的悠久歷史，無論用目鏡觀察，還是通過顯示器觀察，都具備的圖像畫質。
全面可定制性
模塊化設計可以為用戶靈活地構建滿足其特殊要求的系統。
直觀的顯微鏡控制舒適而便于使用
顯微檢查任務常常需要用很長的時間來調節顯微鏡設置、獲取圖像，以及進行必要的測量，從而得到令人滿意的報告。用戶有時需要投入時間和金錢去完成專業的顯微鏡培訓，或只了解了顯微鏡全部功能的很小部分就開展工作。
BX53M通過其優良的設計和便捷的控制功能，簡化了復雜的顯微檢查任務。用戶不需要長時間的培訓即可掌握顯微鏡的大多數功能。BX53M方便而舒適的操作還改善了圖像的再現性，減少了人為錯誤。

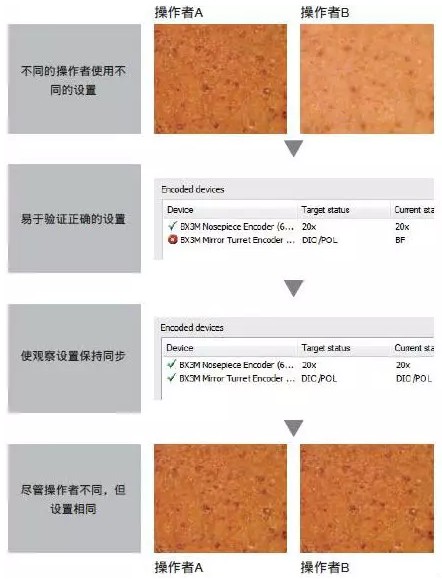

2.1 編碼硬件：很容易恢復顯微鏡設置
BX53M采用了新的編碼功能，將顯微鏡的硬件設置與奧林巴斯Stream圖像分析軟件整合在***起。觀察方法、照明強度和物鏡位置全都記錄在軟件和/或手動控制器里。編碼功能使顯微鏡設置能夠與每幅圖像***起自動保存，從而使此后還原設置，以及為報表提供文檔記錄更加方便。既節省了操作者的時間，又程度減小了使用不正確設置的概率。當前的觀察設置總是清晰地顯示在手動控制器和軟件上。

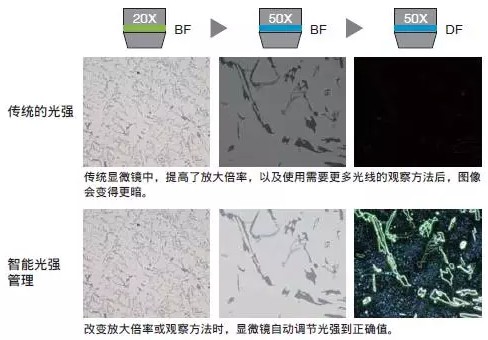

2.2 智能光強管劍閡恢碌惱彰鰉/div>
在初始安裝時，可以調節照明強度，使其與編碼照明器和/或編碼物鏡轉換器的特定硬件配置匹配。

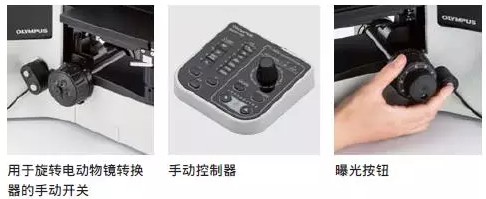

2.3 方便而人性化的操作

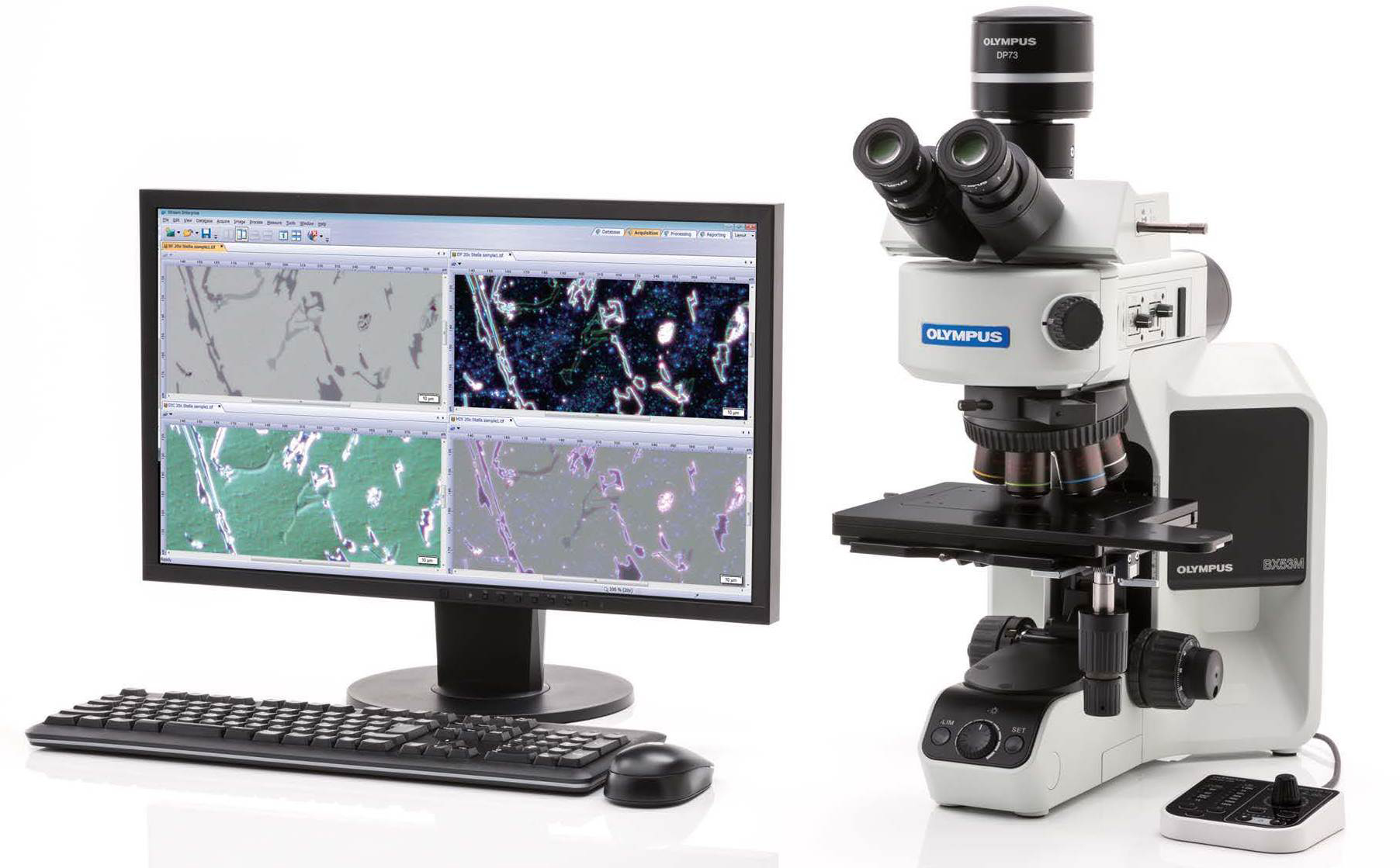

人性化對所有用戶都至關重要。無論是機顯微鏡用戶，還是集成了奧林巴斯Stream圖像分析軟件的顯微鏡系統用戶，都能得益于可以清晰顯示顯微鏡編碼型硬件位置的、人性化操作的手動控制器。簡單的手動開關，使用戶能夠把時間專注于樣品本身和所需實施約觳欏Ⅻ/div>
3、先進的成像
BX53M除常規顯微鏡檢查的傳統襯度對比法，還可以解決以往很多使用傳統襯度對比法檢查時遇到的缺陷檢苑矯嫻睦選Ⅻ/div>

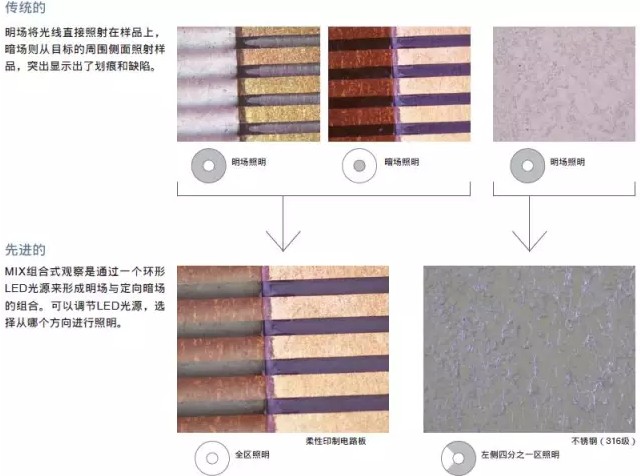

3.1 MIX組合式觀察：讓以往看不見的圖像顯示出來
BX53M的MIX組合式觀察技術組合了明場和暗場照明方法。對突出顯示缺陷和區分隆起與凹陷表面很有用處。

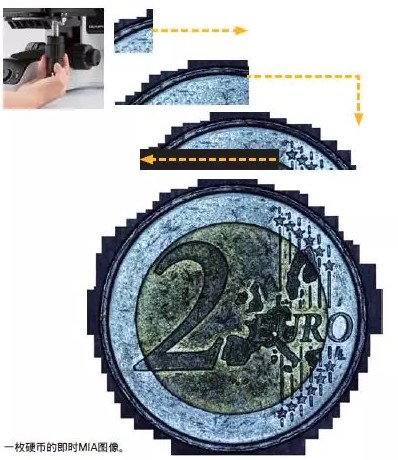

3.2 即時拼圖（MIA）：輕松移動載物臺，可進行全景攝影
現在僅僅移動手動載物臺上的XY旋鈕即可方便而快捷地拼接圖像，不再需要電動載物臺。
奧林巴斯Stream軟件采用圖案識別技術來生成全景圖像，為用戶提供了比單***畫面更寬的視野。

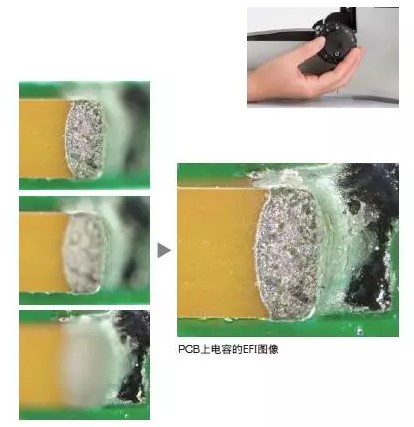

3.3 輕松實現超景深圖像（EFI）題
奧林巴斯Stream軟件的景深擴展成像（EFI）功能能夠獲取高度超過物鏡焦深的樣品圖像，并把它們疊加在***起，創建出***幅超景深圖像。可以使用手動或電動Z軸機構來執行EFI，并創建***幅高度圖，以輕松地識別結構。也可以用Stream桌面版在離線時創建EFI圖像。
4、*光學技術的悠久歷史
奧林巴斯公司擁有高品質光學儀器研發的悠久歷史，創造了多項光學質量的記錄，保證了顯微鏡優異的測量精度。

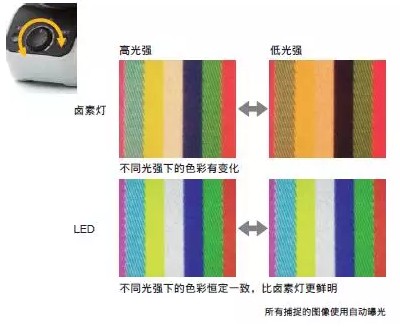

4.1 LED照明
BX53M為反射光和透射光照明提供了高強度的白光LED光源。LED提供了高效而長壽命的照明，是材料學檢測應用的理想工具。

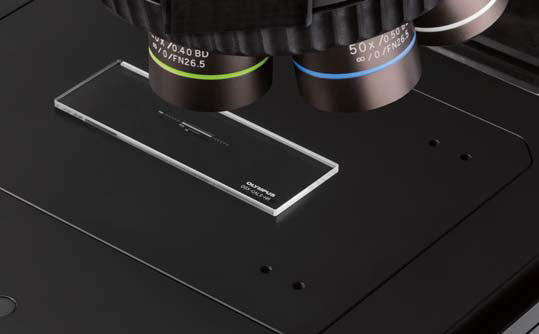

4.2 自動校準
類似于數碼顯微鏡，使用奧林巴斯Stream軟件時也能夠?qū)嵤┳詣有?zhǔn)。能夠獲得更可靠的測量結果。
奧林巴斯BX53M顯微鏡olympusBX53M奧林巴斯金i顯微鏡BX53M規格（用于反射和反射/透射光組合）
光學系統 | UIS2光學系統（無限遠校正） |
顯微鏡機架 | 照明 | 反射/透射 | 反射 |
對焦 | 行程：25 mm
每轉的微調行程：100 μm
***小刻度：1 μm
配有上限限位器，>于粗調手柄的扭力調節 | 行程：30 mm
每轉的微調行程：200 μm
***小刻度：2 μm
配有用于粗調手柄的扭力調節 |

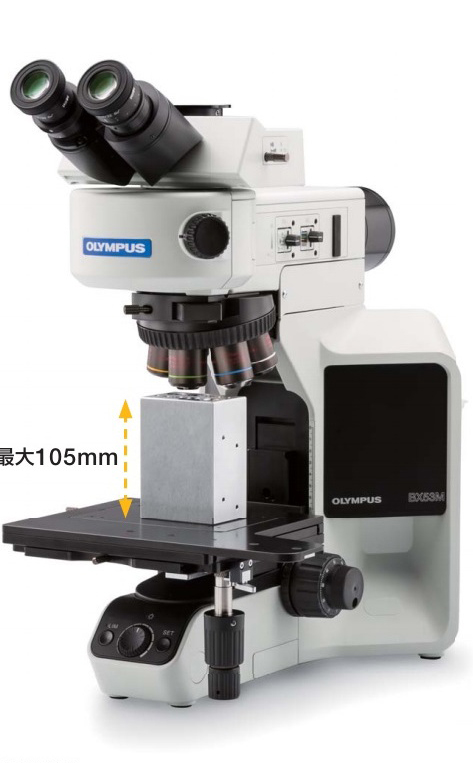

***大樣品高度 | 35 mm (不含高度適配器)
75 mm (帶BX3M-ARMAD) | 65 mm (不含高度適配器)
105 mm (帶BX3M-ARMAD) | 取決-安裝配置 |
觀察筒 | 寬視野FN22 | 倒像：雙目、三目、傾斜式雙目
正像：三目、傾斜式雙目 |
超寬視野FN26.5 | 倒像：三目
正像：三目、傾斜式三目 |
反射光照明 | 常規觀察技術 | BX3M-RLAS-S
編碼，白光LED，BF/DF/DIC/POL/MIX FS，AS（帶對中裝置）
BX3M-KMA-S
白光LED，BF/DIC/POL/MIX FS，AS（帶對中裝置）
BX3M-RLA-S
100W/50W鹵素?zé)簦坠釲ED，BF/DF/DIC/POL/MIX FS，AS（帶對中裝置），
BF/DF切換時中密度濾色片聯動 |
- | U-KMAS
白光LED，100W鹵素?zé)?nbsp;
光纖照明，BF/DIC/POL/MIX |
熒光 | BX3M-URAS-S
編碼，100W汞燈，4孔位分光兆榧黃鰨ū曜跡篧B, WG, WU+BF等)
FS，AS（帶對中裝置），帶光閘裝置 |
透射光 | 白光LED
阿貝/長工作距離聚光鏡 | - |
物鏡轉換器 | 用于BF | 六孔，對中六孔，七孔，編碼五孔（選配電動物鏡轉換器） |
用于BF/DF | 六孔，五孔，對中五孔，編碼五孔（選配電動物鏡轉換器） |
載物臺 | 同軸左手（右手）操作載物臺：
76mm×52mm，采用扭力調節
大型同軸左手（右手）操作載物臺：
100mm×105mm，帶Y軸鎖定裝置
大型同軸右手操作載物臺：
150mm×100mm，帶扭力調節和Y軸鎖定裝置 | - |
重量 | 大約18.3 kg
（顯微鏡機架7.6 kg） | 大約15.8 kg
（顯微鏡機架7.4 kg） | 大約11.1 kg
（顯微鏡機架1.9 kg） |
BX53M規格（用于紅外觀察）
| BX53MRF-S | BXFM |
IR觀察筒 | 寬視野FN22 | 倒像：三目 |
反射光照明 | IR觀察 | BX3M-RLA-S
IR用100W/50W鹵素?zé)簦珺F/IR，AS（帶對中裝置）
BX3M-URAS-S
IR用100W/50W鹵素?zé)簦珺F/IR，AS（帶對中裝置） |
– | U-KMAS
IR用100W/50W鹵素?zé)簦珺F/IR |
物鏡轉換器 | 用于BF | 六孔，對中六孔，七孔，編碼五孔（選配電動物鏡轉換器） |
Stage (X × Y) | 同軸左手（右手）操作載物臺：
76mm×52mm，采用扭力調節
大型同軸左手（右手）操作載物臺：
100mm×105mm，帶Y軸鎖定裝置
大型同軸右手操作載物臺：
150mm×100mm，帶扭力調節和
Y軸鎖定裝置 | – |
重量 | 大約18.9 kg（顯微鏡機架7.4 kg） | 大約11.6 kg（顯微鏡機架1.9 kg） |
BX53M規格（用于偏光觀察）
| BX53MTRF-S |
偏光中間附件
（U-CPA或U-OPA） | 寬視野FN22 | 倒像：雙目、三目、傾斜式雙目
正像：三目、傾斜式雙目 |
勃氏鏡 | 可對焦（僅適用于U-CPA） |
勃氏鏡視場光闌 | 直徑?3.4mm（固定）（僅適用于U-CPA） |
切換正像鏡檢和錐光鏡檢時加入或退出勃氏鏡 | 滑塊位置 ● 進入
滑塊位置 ○ 退出
（僅適用于U-CPA） |
檢偏鏡插槽 | 旋轉式檢偏鏡插槽（U-AN360P-2） |
檢偏鏡（U-AN360P-2） | 可旋轉360°的撥盤
可旋轉的***小角度0.1° |
對中式物鏡轉換器（U-P4RE） | 四孔，附對中裝置：1/4λ偏振片(U-TAD)，
試板(U-TP530) 和各種補色器均可連接補色器適配器（U-TAD）使用。 |
載物臺（U-SRP） | 帶3點對中功能的偏光專用旋轉載物
可旋轉360°，可鎖定在任何位置，360°每刻度遞增1°
（***小分辨率6’，使用游標尺）
45°鎖定功能
可安裝移動標本夾（U-FMP） |
聚光鏡（U-POC-2） | 色差無應力聚光鏡（U-POC-2），帶外擺式消色差頂部透鏡的可旋轉360°起偏鏡。
“0°”刻度處的鎖定機構可調節。
NA0.9（頂部鏡頭內擺）
NA0.18（頂部鏡頭外擺）
徑光闌：直徑從2mm到21mm可調節 |
重量 | 大約16.2 kg（顯微鏡機架7.6 kg） |
