RS485模擬量輸入模塊DAM-6010概述：
提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手
DAM-6010模塊是全新 代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有RS485/RS232接口，方便與PC或PLC通信，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。支持模擬量輸入。
DAM-6010模塊可采集1路單端模擬信號；模塊采用高性能12位AD芯片，通過電路處理及軟件特殊算法 終采集測量精度優于±0.2%。適用于采集工業現場的各種電壓和電流信號。
DAM-6010采用 進的磁隔離技術，有效保障數據采集的速度、可靠及安全。
產品特性：
|
◆嵌入式實時操作系統
|
|
◆模擬輸入通道： 1路單端輸入
|
|
◆模擬輸入信號范圍：
|
20mA，
|
+5V，
|
|
|
+10V，
|
+24V
|
|
◆AD轉換分辨率：12位
|
|
◆測量精度：優于±0.2%（典型值）
|
|
◆轉換速率：60次/秒（全通道）
|
|
◆寬供電范圍：DC 9～30V
|
|
◆地址/波特率可由用戶配置
|
|
◆支持Modbus RTU及自定義ASCII協議
|
|
◆支持模塊主動發送數據模式
|
|
◆±15KV ESD保護
|
|
◆三端隔離耐壓：電源/通信/模擬輸入之間≥1500V AC
|
|
◆工作溫度范圍：-40℃～80℃
|
|
◆工業 ABS阻燃外殼，標準DIN35導軌
|
|
功能配置◆
|
模塊型號
|
DAM-6010
|
DAM-6020
|
|
AD(12bit)
|
1路
|
2路
|
|
RS232
|
支持
|
支持
支持
|
|
RS485
|
支持
|
|

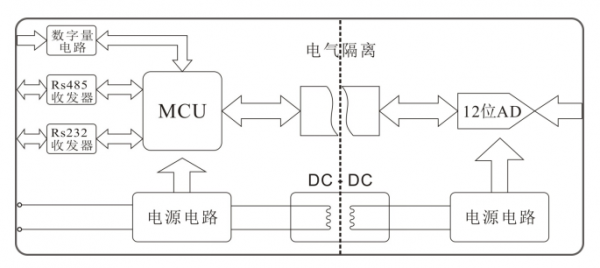

模塊工作原理圖;
輸入輸出隔離
產品針對工業應用設計：通過DC-DC變換，實現測量電路和主控電路電源隔離；同時控制單元與通訊單元采用光電隔離技術實現電氣隔離，達到電源、通訊、采集三端隔離的目的；有效保障數據采集可靠及安全。
通信隔離
產品采用RS485/232隔離電路，將通信與系統單獨隔離開，消除通信設備之間共模干擾
浪涌保護
模塊配有瞬態抑制電路，能有效抑制各種浪涌脈沖，保護模塊在惡劣的環境下可靠工作。
模擬量輸入接線圖：
DAM-6010模擬量輸入接線示意圖
DAM-6010模擬輸入為單端輸入，模塊所有模擬地(AGND)都連接在 起；AGND即為模塊所有模擬信號輸入地，為了提高模塊檢測精度，請盡量就近接地。
Custom-ASCII數據格式
使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位，如：量程是0～20mA，那么返回?cái)?shù)據的單位為mA，下面以列表舉例說明：
|
序號
|
返回?cái)?shù)據
|
通道量程
|
數據代表采樣值
|
|
1
|
+10.000
|
0～20mA
|
模擬輸入通道輸入電流值為+10.000mA
|
|
2
|
+010.00
|
0～100mV
|
模擬輸入通道輸入電壓值為+10.00mV
|
|
3
|
+1.5000
|
0～5V
|
模擬輸入通道輸入電壓值為+1.5000V
|
|
4
|
+01.500
|
0～10V
|
模擬輸入通道輸入電壓值為+1.500V
|
通信接口
DAM-6010配置有1路RS232與1路RS485接口
DAM-6010模塊通信模式通常為主從模式（ 問 答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。
DAM-6010也可以通過命令將模塊設置為模塊主動模式（模塊主動發送數據給主機），時間間隔可由用戶設置，主動發送數據時間范圍為：100～999999mS。此模式不能應用于多模塊組網工作，否則將引起總線沖突。
通信地址：
模塊通信地址范圍為01～FF(1～255)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。
通信速率：
模塊RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊出廠默認波特率為9600bps，模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見配置說明
通信協議：
DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如配置地址（001～0FF）、波特率。
Modbus RTU協議
模塊支持工業標準Modbus RTU協議，可以工作于Modbus從站狀態。可以實現與多種品牌的PLC、觸摸屏、工控機及PC進行通信。
選型表：
售后保障：
本產品自售出之日起提供兩年質保，7x24小時技術服務，凡用戶在遵守貯存、運輸及使用要求的條件下產品損壞，或產品質量低于技術指標的，免費返廠維修。因違反操作規定和要求而造成產品損壞的，需交納器件費用和維修費。
品牌介紹：
誠控電子是***內 的工業互聯網生態系統領導企業，專注于工業物聯網前端信息傳感、數據采集、數據轉換及傳輸設備的研發、生產及銷售。公司緊跟工業4.0、物聯網發展步伐，以用戶需求和前沿技術驅動創新，推動行業進步，
自主研發的產品包括多種總線數據采集模塊、分布式采集模塊、無線通訊數傳采集模塊、工控機、傳感器、無風扇工業電腦、工業平板電腦等。企業通過了******質量體系，CE歐盟質量體系，產品被廣泛應用于環境、電力、通訊、航天、軍工等領域。
誠控電子成立以來， 直致力于為客戶提供優質的產品和服務，與軍工單位、科研院所等行業機構具有長期穩定的合作關系，同時展開與與華為，富士康等***內 企業單位有過深入合作，持續不斷地獲取行業新技術，完善自主知識產權產品的研發，
為客戶提供 的服務。公司設立了深圳、東莞兩個研發分公司，團隊中有 批具有十年以上自動化行業研究與產品開發經驗的工程師，是 支 的研發團隊。更多型號選型請登錄誠控電子。
