產品詳情
.技術參數
多參量變送器是 種新型的差壓變送器，可顯示工作壓力、溫度、瞬時、累積流量, 可以替代原來的由差壓變送器、壓力變送器、溫度變送器、二次儀表的傳統組合。并可對氣體、蒸汽進行自動溫度壓力補償、實現了現場直接顯示標況流量、質量流量的功能，在外接24V電源的情況下， 可以提供電流、頻率、485遠傳輸出。并可以使用 個電池工作2-3年，可以與差壓類節流裝置(V錐、孔板、彎管、噴嘴、文丘里、阿牛巴、威力巴、畢托管、楔形)直接配用，組成 體化V錐流量計、 體化孔板流量計、 體化彎管流量計、 體化噴嘴流量計、 體化文丘里流量計、 體化阿牛巴流量計、 體化威力巴流量計、 體化畢托管流量計、 體化楔形流量計。
二.特征描述
1. 可電池供電現場顯示無須外接電源工作2-3年
2. 全隔離輸出超強抗干擾性設計，屏蔽 切干擾
3. 可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號
4. 自帶溫度壓力傳感器
5. 氣體、蒸汽自動溫度壓力補償
6. 量程比1:60 1:100 1:200 1:400
7. 氣體可顯示溫度、壓力、工況流量、標況流量等參數
8. 蒸汽可顯示溫度、壓力、密度、質量流量等參數
9. 可對流量傳感器線性進行分段矯正
10.微差壓可以測量10Pa-6000Pa
11.用戶不需要做任何調試裝上即可使用
12.開放平臺，可根據用戶要求定制算法
13.可靠性高，用戶不需做任何維護
14.傳感器逐點補償，溫度穩定性高
15.隔爆設計，隔爆等 ExdIICT4
三.多參量變送器規格
|
測量范圍
|
表壓:0-0.05至0-40Mpa
|
|
過載范圍
|
與測量范圍有關， 低1Mpa， 高40Mpa
|
|
精度等
|
0.05 0.1 0.2 0.5
|
|
工作電源
|
內置3.6VDC 24VDC
|
|
輸出信號
|
三線制頻率(0-1000Hz) 2線/3線制電流(4-20mA)四線制485(modbus-rtu)可選
|
|
溫度范圍
|
介質溫度-200-600℃工作溫度-40-85℃儲存溫度-45-125℃
|
|
溫度影響
|
0.03%F.S./℃
|
|
電器連接
|
接線端子
|
|
防護等
|
IP65
|
|
螺紋接口
|
M20x1.5內螺紋
|
|
抗震動性
|
20g,20-5000Hz
|
|
抗沖擊性
|
100g,11ms
|
|
外殼材質
|
鋁合金
|
|
使用壽命
|
>1x108壓力循環
|

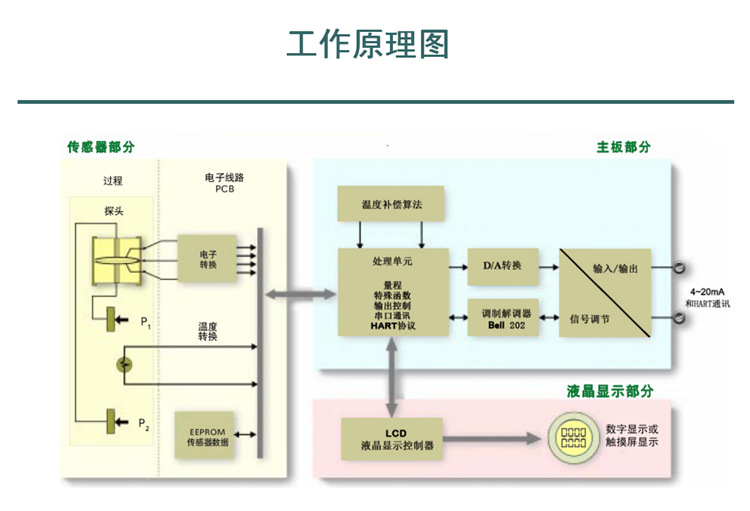

四.工作原理圖
五.安裝注意事項
由于工藝流程的需要，KD9051系列變送器經常安裝在工作條件較為惡劣的現場，為了保證其應有的精度指標，安裝時注意以下事項：
1、管道進行掃線時候應關閉取壓閥，防止過載或者高溫燒壞變送器。
2、變送器應在額定壓力、溫度范圍內工作，不能超過 大額定壓力、溫度范圍。
3、應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。
4、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用屏蔽電源線。

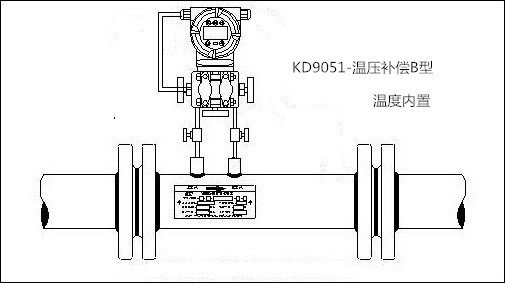

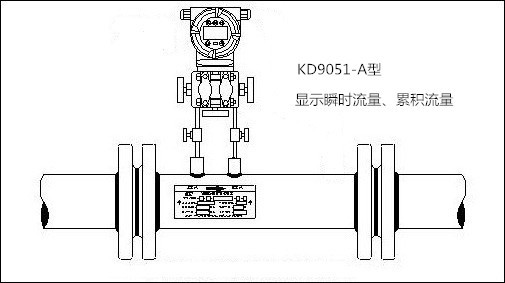

六.安裝示意圖

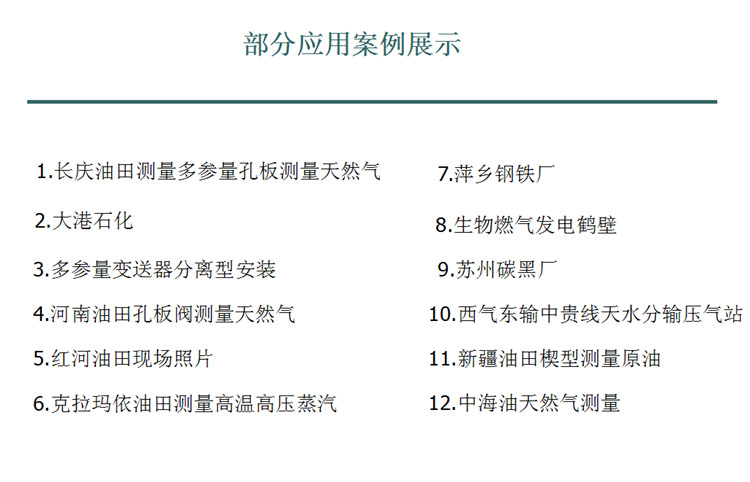

七.用途/應用案例

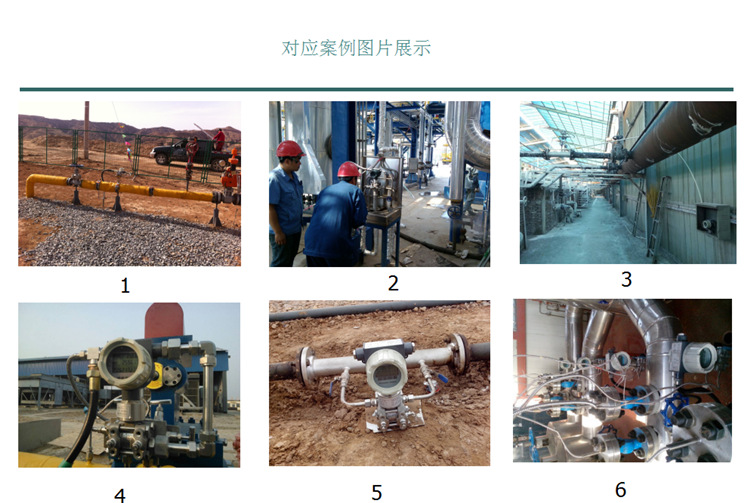

八.案例現場
九.概述
差壓流量計因為比較成熟而被大量的應用在工業計量的大部分現場。而長期以來差壓變送器是制約差壓 流量計的 個重要瓶頸。 表現在差壓變送器的量程比對差壓流量計的量程比的制約。我們知道，差壓 變送器開方后才能成為和流量成正比的線性信號。那么即使是進口的變送器量程比能達到1:100（實際測試 根本達不到，測試為非常 的進口品牌）,那么開方后量程比也只有1:10,***產的變送器量程比就更低了， 所以造成了差壓流量計的量程比通常只有1:3。所以就造成了很多用戶測量時候使用多個變送器測量 個傳感 器的現象。這不僅造成了成本的提高，同時也造成了故障率的增加。再者還有差壓變送器必須要外接二次儀表 來進行差壓流量的測量，使用起來調試設置工作量很大，就很麻煩。如果在需要溫度壓力補償的情況下，還要 外接溫度變送器，壓力變送器等。需要有相當專業的人員來調試安裝測試。還有 個致命的缺點就是很難實現 現場無源顯示，只需要電池供電即可。針對這些情況，我們研發了KD9051系列多參量變送器，克服了這些 缺點。量程比 高可以達到1:400,集成了差壓，二次儀表，溫度傳感器，壓力傳感器于 體。氣體、蒸汽并且可以 自動進行溫度壓力補償。 關鍵是實現了整機的電池供電微功耗現場顯示。并且有全隔離的電流、脈沖、485輸出 。在沒有電源的情況下，變送器可以靠 個電池自己使差壓、溫度、壓力等傳感器提供供電，并且可以工作2-3年。 如果需要遠傳輸出，可以外接 個24V電源，就可以有隔離的遠傳輸出（電流、485、脈沖）。脈沖可以讓差壓傳感器 可以象渦輪流量計 樣方便的接入到計算機標定系統進行在線標定，從而大大提高了傳感器的整體精度。
