產品介紹

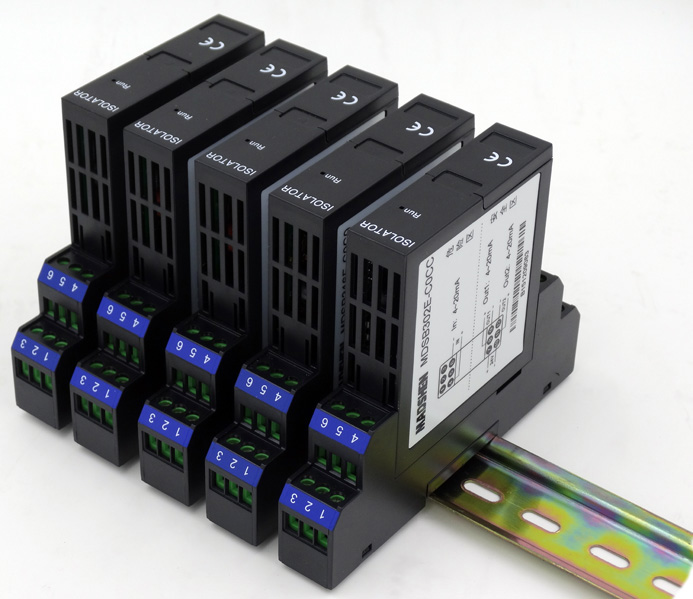

MDSC341E系列直流電流無源隔離器為導軌安裝式，底座與主機可以分離插拔，安裝維護簡便。系列產品種類豐富，可以處理電流、電壓、熱電阻、熱電偶、開關量等各種工業信號，產品廣泛應用于建材、冶金、電力等各種行業，有效抑制各種干擾信號。
功能
本產品可用于檢測：連接在現場的4線制變送器和DCS模擬輸入卡之間，隔離電流信號；也可用于控制：連接在現場的閥門電位器和DCS模擬輸出卡之間，隔離電流信號。產品工作能量來自輸入信號回路，不需要獨立的工作電源。可選1入1出、2入2出。
型號規格
|
產品型號
|
輸入1信號
|
輸入2信號
|
輸出1信號
|
輸出2信號
|
|
MDSC341E-C0C0
|
4~20mADC
|
無輸入2
|
4~20mADC
|
無輸出2
|
|
MDSC341E-CCCC
|
4~20mADC
|
4~20mADC
|
4~20mADC
|
4~20mADC
|
產品特點：
輸入、輸出、電源三方完全隔離，抗干擾能力強
精度高，線性度高，長期運行穩定性高
模塊化設計，體積小，功耗低，適合密集安裝
結構合理，插拔輕松，安裝、拆卸、維護更為方便簡單
技術指標
工作電源：輸入信號回路供電
輸入信號：4~20mA
輸出信號：4~20mA
輸出負載：0~500Ω
輸入端電壓：(輸出負載*輸出電流+3V)~18V
大輸入電流：50mA
大輸入電壓：18V
轉換精度：±0.1%F.S
溫度漂移：±0.01% F.S/℃
緣強度：輸入/輸出，≥1500VAC（1min）
緣電阻：輸入/輸出，≥100MΩ（500VDC）
備注：1入1出型號，1、3、11、12腳懸空不接。
注意控制應用時，控制信號接在4、6、1、3端。
