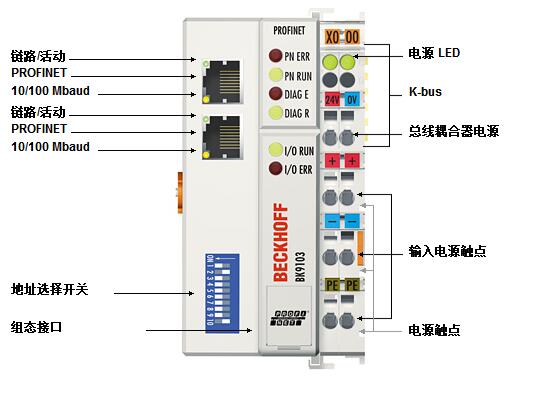

BK9103 | PROFINET 總線耦合器

BK9103 總線耦合器用于將模塊化、可擴展的電子端子排連接到 PROFINET IO 系統。 個節點由 個總線耦合器、1- 64 個任意數量的端子模塊（通過 K-bus 擴展可達 255 個）以及 個末端端子模塊組成。

總線耦合器能自動識別所連接的端子模塊，并自動將輸入/輸出分配到過程映像區的字中。BK9103 總線耦合器支持 10 Mbit/s 和 100 Mbit/s 以太網。通過 個普通的 RJ 45 接頭連接。在 DIP 開關（可自由選擇起始地址偏移量）上設定 IP 地址。在有 DHCP（用于分配邏輯 IP 地址到物理節點地址 [MAC-ID] 的服務協議）的網絡中，總線耦合器從 DHCP 服務器獲得 IP 地址。

BK9103 內之 個 3 端口交換機。兩個端口采用 RJ 45 接口。因此，I/O 站可組態為總線型拓?fù)浣Y(jié)構，而不是傳統的星型拓?fù)浣Y(jié)構。這在許多應用中可顯著降低布線工作量以及成本。兩個耦合器之間的 大距離為 100 m。如果將 多 20 個 BK9103 總線耦合器 聯，總線距離 遠可達 2 km。

PROFINET 是 種由 PNO（PROFIBUS 用戶組織）針對開放式工業以太網制定的標準：***際上訂立的 種針對通訊的 IT 標準（如 TCP/IP 協議）。PROFINET IO 描述了控制器和現場設備之間的數據交換，可以用于標準的以太網網絡。商業交換機主要用于網絡用途。

對模擬量 I/O、位置測量等復雜信號的處理

總線耦合器 BK9103 可連接所有總線端子模塊。

模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每 個具體應用 佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數。總線端子模塊可以用故障安全型方式***存儲這些設置。

當然，總線耦合器也可以由控制系統來控制。在啟動階段，可編程邏輯控制器（PLC）或工業 PC（IPC）通過功能塊（FB）對整個外圍設備進行配置。如果需要，控制器可以上傳分布式生成的組態數據，以便于集中管理和存儲這些數據。因此，在更換 個總線端子模塊時，不需要重新進行調整。上電后，控制器自動執行所需配置。
