產品介紹
BK8000, BK8100 | RS485/RS232 總線耦合器
總線耦合器 BK8000 和 BK8100 采用 RS485 或 RS232C（V.24）規范的物理層協議進行數據傳輸。帶串行接口的總線耦合器適用于那些不需要現場總線系統的應用場合?？稍谌?臺自動化設備中（如帶 RS232 接口的 PC）使用 RS485 或 RS232 來訪問總線耦合器。通過開放式的文本協議進行數據交換。ActiveX 控件和動態鏈接庫 DLL（KS8000）可用于在 Windows NT/2000/XP 環境下運行的應用程序。ActiveX 控件處理必要的協議，這些協議用于與總線耦合器進行數據交換及允許對應用程序的快速處理。KS8000 LV 還提供用于 NI 公司圖形化編程系統 LabVIEW 的接口。數據傳輸以 個固定的二進制格式傳輸，全部采用安全校驗。
A總線耦合器操作的另 種模式是作為現場總線多路選擇器，可以作主站，也可以作從站。輸入的數據可以從 個設備直接拷貝到另 個設備輸出，無需另加主站；反之亦然。

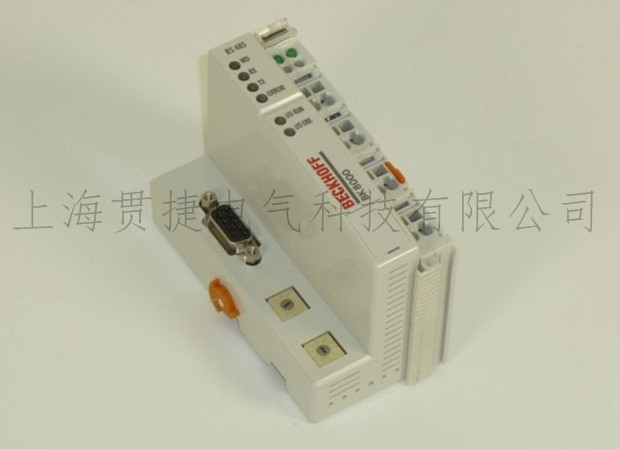

BK8000 總線耦合器通過 RS485 接口通訊。允許 根總線 多連接 99 個設備（地址通過地址選擇開關設定）。

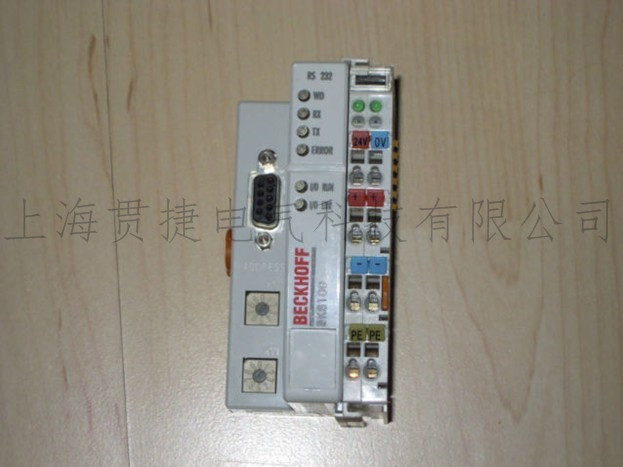

BK8100 總線耦合器有 個 RS232C 接口，專為“點對點”連接而設計。
對模擬量 I/O、位置測量等復雜信號的處理
總線耦合器 BK8000 和 BK8100 可連接所有總線端子模塊。
模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每 個具體應用 佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數。總線端子模塊可以用故障安全型方式***存儲這些設置。
| 系統參數 |
RS485 | BK8000 |
RS232 | BK8100 |
| I/O 站數量 |
99 |
1 (點對點連接) |
| I/O 點數 |
取決于控制器 |
| 數據傳輸介質 |
屏蔽雙絞銅纜 2 x 0.25 mm² (RS485) |
屏蔽銅纜 3 x 0.25 mm² (RS232) |
| 大電纜長度 |
1,200 m |
15 m |
| 數據傳輸速率 |
9.6 kbaud, 19.2 kbaud, 38.4 kbaud |
| 技術參數 |
BK8000 |
BK8100 |
| 總線端子模塊數量 |
64 |
| 現場總線的 大字節數 |
512 byte 輸入和 512 byte 輸出 |
| 數字量 I/O 信號 |
512 輸入/輸出 |
| 模擬量 I/O 信號 |
256 輸入/輸出 |
| 協議 |
開放式文本協議 |
| 組態方式 |
通過 KS2000 |
| 數據傳輸速率 |
自動檢測 |
| 總線接口 |
RS485 D-sub 接口 |
RS232 D-sub 接口 |
| 電源 |
24 V DC (-15 %/+20 %) |
| 輸入電流 |
70 mA + (總 K-bus 電流)/ 大 4, 500 mA |
| 啟動電流 |
2.5 倍持續電流 |
| 建議保險絲容量 |
≤ 10 A |
| K-bus 供電電流 |
1,750 mA |
| 電源觸點 |
大 24 V DC / 大 10 A |
| 電氣隔離 |
500 Vrms （電源觸點/電源電壓/ 現場總線） |
| 重量 |
約 170 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等 /安裝位置 |
IP 20/可變 |
| 附件 |
|
| KS2000 |
用于擴展參數化的組態軟件 |
| KS8000 |
Active-X 控件，DLL 和 LabView 接口 |
| 電纜組件 |
電纜組件和連接器 |
| 訂貨信息 |
描述 |
| BK8000 |
用于 多連接 64 個總線端子模塊的 RS485 總線耦合器 |
| BK8100 |
用于 多連接 64 個總線端子模塊的 RS232 總線耦合器 |
| BK8100-0060 |
用于 多連接 64 個總線端子模塊的 RS232 總線耦合器，看門狗被特別設定為 60 s |
| BK8100-1001 |
用于 多連接 64 個總線端子模塊的 RS232 總線耦合器，看門狗被特別設定為 10 s |
| BC8000 |
RS485 總線端子模塊 控制器 |
| BC8100, BC8150 |
RS232 總線端子模塊 控制器 |
