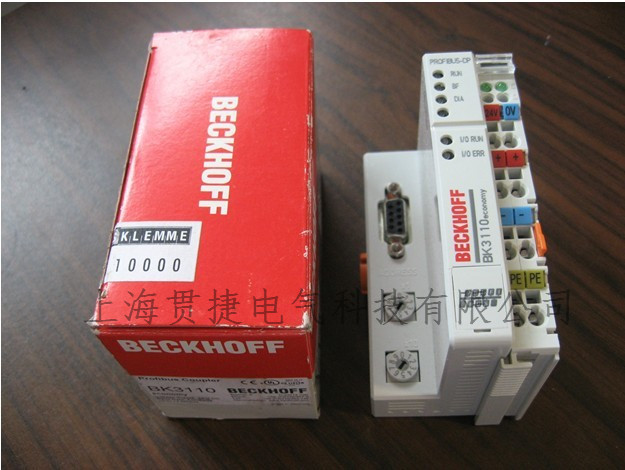

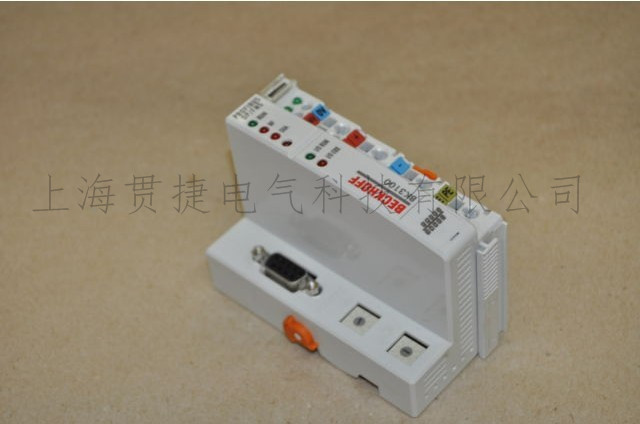

BK3010, BK3100, BK3110 | PROFIBUS 總線耦合器

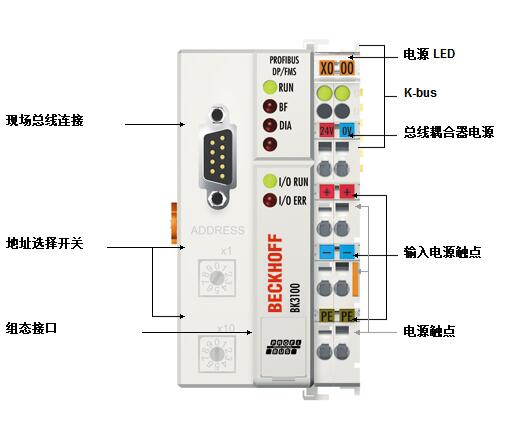

BK3000、BK3010 和 BK3100 和 BK3110 總線耦合器用于連接 PROFIBUS 系統與電子端子排，這些端子排可以通過模塊化方式擴展。個節點由個總線耦合器、1- 64 個任意數量的端子模塊以及個末端端子模塊組成。采用 BK3010 和 BK3110 “經濟型”總線耦合器，可為經濟地建立 I/O 連接。

多可連接 64 個數字量輸入/輸出端子模塊。總線耦合器自動識別所連接的總線端子模塊，建立輸入/輸出與過程映像字節的聯系。個輸入/輸出信號占個字節（LSB）的位，從左邊開始，依次排列。總線耦合器將其它信號插入到該字節中。輸入和輸出區被清晰地區分開來。如果輸入或輸出的數量超過 8 位，則總線耦合器會自動從下個新的字節開始。

對模擬量 I/O、位置測量等復雜信號的處理

總線耦合器 BK3000 和 BK3100 可連接所有總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式沒有什么區別。控制器過程映像區內的信息以字節陣列的格式顯示。

模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每個具體應用佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數。總線端子模塊可以用故障安全型方式***存儲這些設置。

當然，總線耦合器也可以由控制系統來控制。在啟動階段，可編程邏輯控制器（PLC）或工業 PC（IPC）通過功能塊（FB）對整個外圍設備進行配置。如果需要，控制器可以上傳分布式生成的組態數據，以便于集中管理和存儲這些數據。因此，在更換個總線端子模塊時，不需要重新進行調整。上電時，控制器自動完成所需設置。

Beckhoff 總線耦合器 GSE 文件和類型數據文件支持總線端子模塊選項，且可以下載到相應的主站組態軟件中，便于規劃和設計。總線耦合器的各種配置和參數，可以通過選址 GSE 文件和類型數據文件進行設定。

系統參數

BK3010

BK3100

BK3110

I/O 站數量

100 個，帶中繼器

I/O 點數

約 6,000, 取決于主站

數據傳輸介質

屏蔽線 , 2 x 0.25 mm²

大電纜長度

1,200 m

1,000 m

400 m

200 m

100 m

數據傳輸速率

9.6/19.2/
93.75 kbaud

187.5 kbaud

500 kbaud

1,500 kbaud

…3, 6, 12 Mbaud

數據傳輸時間

約 3 ms（10 個站，每個站中有 32 位數字量輸入和 32 位數字量輸出）

約 0.5 ms

技術參數	BK3010	BK3100	BK3110
總線端子模塊數量	64
現場總線的大字節數	64 byte 輸入和 64 byte 輸出	64 byte 輸入和 64 byte 輸出（DP 和 FMS 模塊），128 byte 輸入和 128 byte 輸出（***于 DP 模式）	64 byte 輸入和 64 byte 輸出
數字量 I/O 信號	512 輸入/輸出
模擬量 I/O 信號	–	64 輸入/輸出（***于 DP 模式）	–
組態方式	通過 KS2000 或控制器
數據傳輸速率	自動檢測，大 1.5 Mbaud	12 Mbaud	12 Mbaud
總線接口	1 個 D-sub 9 針接口，帶屏蔽
電源	24 V DC (-15 %/+20 %)
輸入電流	70 mA + (總 K-bus 電流)/ 大 4, 500 mA
啟動電流	2.5 倍持續電流
建議保險絲容量	≤ 10 A
K-bus 供電電流	500 mA	1,750 mA	500 mA
電源觸點	大 24 V DC / 大 10 A
電氣隔離	500 Vrms （電源觸點/電源電壓/ 現場總線）
重量	約 150 g	約 170 g	約 150 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4 標準
防護等 /安裝位置	IP 20/可變

附件
KS2000	用于擴展參數化的組態軟件
電纜組件	電纜組件和連接器
FC310x	帶 PCI 接口的 PC 現場總線接口卡

訂貨信息	描述
BK3010	用于連接多 64 個總線端子模塊的 PROFIBUS DP/FMS 總線耦合器，1.5 Mbaud
BK3100	用于連接多 64 個總線端子模塊的 PROFIBUS DP/FMS 總線耦合器，12 Mbaud
BK3110	用于連接多 64 個總線端子模塊的 PROFIBUS DP/FMS 總線耦合器，12 Mbaud
BK3120	用于連接多 64 個（通過 K-bus 擴展可達 255）總線端子模塊的 PROFIBUS DP 經濟型總線耦合器 12 Mbaud
BK3150	用于連接多 64 個（通過 K-bus 擴展可達 255）總線端子模塊的 PROFIBUS DP 緊湊型總線耦合器, 12 Mbaud
BK3500	用于連接多 64 個總線端子模塊、帶光纖接口的 PROFIBUS DP 總線耦合器，1.5 Mbaud
BK3520	用于連接多 64 個（通過 K-bus 擴展可達 255）總線端子模塊的 PROFIBUS DP 經濟型總線耦合器 12 Mbaud
LC3100	用于連接多 64 個數字量總線端子模塊的 PROFIBUS DP “低成本型”總線耦合器，12 Mbaud
BC31x0, BX3100	PROFIBUS DP 總線端子模塊控制器
