如需上海衡意公司的(進口氣動精小型調節閥)技術參數資料，請來電索取 德***洛克進口氣動精小型調節閥,
、進口氣動精小型調節閥描述：

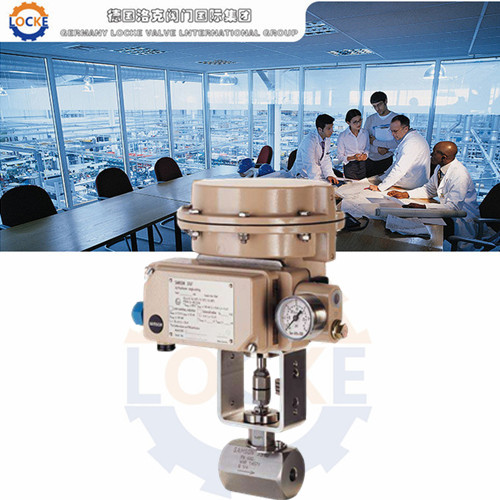

德***LOCKE洛克--進口氣動精小型調節閥是專門針對小流量調節而開發的小口徑調節閥。閥體采用螺紋連接，具有體積小、重量輕、安裝、維護方便等優點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。它適用于液體、蒸汽等介質的注流量調節場合。www.shjmfm.com / www.hy-shh.com
| 產品名稱 |
進口氣動精小型調節閥 |
產品型號 |
LOCKE |
| 產品品牌 |
德***《LOCKE》洛克 |
產品包裝 |
木箱 |
| 驅動方式 |
氣動 |
公稱通徑 |
DN15～DN20 |
| 連接方式 |
法蘭、螺紋、焊接 |
公稱壓力 |
1.6～10.0Mpa ≤1500PSI |
| 結構形式 |
直通式 |
適用溫度 |
-40℃～600℃ |
| 閥體材質 |
鑄鋼、不銹鋼 |
制造標準 |
德***洛克原廠標準 |
| 適用介質 |
氣體、液體及蒸汽等。 |
| 應用場合 |
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。 |
| 產品報價 |
面議，電議（歡迎來電咨詢 021-51870709） |
| 產品產地 |
德*** |
| 生產廠*** |
德***洛克閥門***際集團 |
| 指定代理 |
上海衡意流體控制（中*** 代理商及上海辦事處） |
二、進口氣動精小型調節閥技術參數：
公稱通徑 G1/2"G3/4"(mm)
閥座直徑 1.5＊3456789(mm)
流量系數Kv 0.00250.080.120.200.320.500.801.00
可調范圍 30:1
公稱壓力 1.6 4.0 6.4、10MPa
閥芯形式 單座柱塞型閥芯
流量特性 直線
作用形式 氣開式、氣關式
工作溫度 普通型-40～230℃，散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
執行機構 LOCKE型多彈簧氣動薄膜執行機構
可配附件 定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等
注： 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。
＊注量系數<0.08需特殊訂貨。
技術性能指標
泄 漏 率 小于額定流量的10-4
回 差 不帶
主要零部件材料
閥體材質 1G1Cr18Ni9Ti、316、316L等
芯座材質 1Cr18Ni9Ti、316、316L等
填料材質 聚四氟乙烯、柔性石墨
膜片材質 丁腈橡膠夾尼龍布
執行機構 LHA(B)-11
行 程 10mm
有效面積 200cm3
氣源接口 M16×1.5
公稱通徑 G1/2"G3/4"mm
閥座直徑 1.5 3 4 5 6 7 8 9mm
允許壓差△P 6.4 5.2 4.6Mpa
注： (1)LHA：正作用執行機構；LHB 反作用執行機構。
(2)如果允許壓差不清楚或 大工作壓差超出列表范圍請我們聯系。
公稱通徑(mm) G1/2"G3/4"
閥座直徑(mm) 1.5＊3456789
流量系數Kv0.00250.080.120.200.320.500.801.00
可調范圍30:1
公稱壓力：標準產品1.6 4.0 6.4、10MPa
閥芯形式：單座柱塞型閥芯
流量特性：直線
作用形式：氣開式、氣關式
工作溫度：普通型-40～230℃，散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準：符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
執行機構：LOCKE型多彈簧氣動薄膜執行機構
可配附件：定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等
注： 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。 ＊注量系數<0.08需特殊訂貨。 技術性能指標
泄漏率：Ⅵ ， 小于額定流量的10-4
回差 ：不帶，
主要零部件材料
閥體材質：1G1Cr18Ni9Ti、316、316L等
芯座材質：1Cr18Ni9Ti、316、316L等
填料材質：聚四氟乙烯、柔性石墨
膜片材質：丁腈橡膠夾尼龍布
執行機構ZHA(B)-11
行程(mm)10
有效面積(cm3)200
氣源接口尺寸M16×1.5
公稱通徑(mm)G1/2"G3/4"
閥座直徑(mm)1.53456789
允許壓差△P(MPa)6.45.24.6
注： (1)ZHA：正作用執行機構；ZHB 反作用執行機構。
(2)如果允許壓差不清楚或 大工作壓差超出列表范圍請我們聯系。
外形尺寸及重量
公通徑(mm)G1/2"G3/4"
連接長度 L(mm)9292
高度 H(mm)370370
H1(mm)3030
執行器寬 D(mm)230230
重量(KG) 1818
