如需上海衡意公司的(進口氣動薄膜切斷閥)技術參數資料，請來電索取 德***洛克進口氣動薄膜切斷閥,
、進口氣動薄膜切斷閥描述：

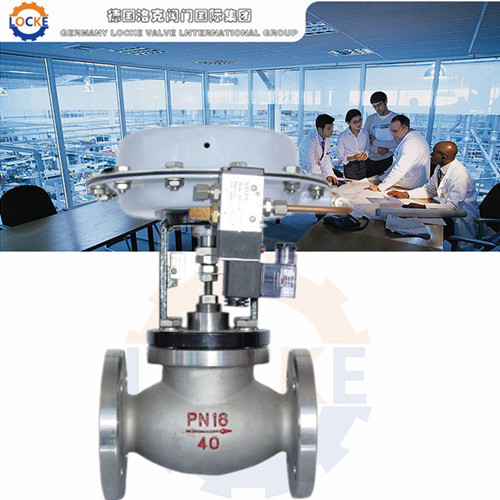

德***《LOCKE》洛克--進口氣動薄膜切斷閥采用頂導向結構，配用LOCKE多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
| 產品名稱 |
進口氣動薄膜切斷閥 |
產品型號 |
LOCKE |
| 產品品牌 |
德***《LOCKE》洛克 |
產品包裝 |
木箱 |
| 驅動方式 |
氣動 |
公稱通徑 |
DN15～DN200 |
| 連接方式 |
法蘭、焊接、螺紋 |
公稱壓力 |
1.6～6.4Mpa ≤1000PSI |
| 結構形式 |
直通式 |
適用溫度 |
-40℃～450℃ |
| 閥體材質 |
鑄鋼、不銹鋼 |
制造標準 |
德***洛克原廠標準 |
| 適用介質 |
氣體、液體及蒸汽等。 |
| 應用場合 |
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。 |
| 產品報價 |
面議，電議（歡迎來電咨詢 021-51870709） |
| 產品產地 |
德*** |
| 生產廠*** |
德***洛克閥門***際集團 |
| 指定代理 |
上海衡意流體控制（中*** 代理商及上海辦事處） |
二、進口氣動薄膜切斷閥技術參數及性能：
公稱通徑DN（mm） 15 20 26 32 40 50 65 80 100 125 150 200
額定流量系數kv 套筒 11 20 30 48 75 120 190 300 480 760
單座 5 7 11 20 30 48 75 120 190 300 480 760
三通
額定行程（mm） 8 12 20 25 40
允許泄漏量 硬密封（L/H） 套筒5×10-5閥額定容量 單座、三通1.2×10-7×閥的額定容量
軟密封（ml/min） 無
介質溫度℃ -20~+200、-40~+450
公稱壓力PN（MPa） 1.6 4.0 6.4
允許壓差（MPa） 單座 6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52
套筒 6.4
信號壓力（KPa） 200（薄膜式）
閥 體 HT200 、 ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni 12M 02Ti
閥塞 套筒 1Cr18Ni9Ti OCr18Ni 12M 02Ti 1Cr18Ni9Ti 堆焊司太萊合金
閥芯 閥座 1Cr18Ni9Ti OCr18Ni 12M 02Ti 1Cr18Ni9Ti 堆焊司太萊合金
填 料 聚四氟乙烯 柔性石墨
波紋 膜片 丁腈橡膠夾增強滌綸織物
彈 簧 0Si2Mn
閥桿 推桿 2Cr13 、 1Cr18Ni9Ti
閥芯、閥塞 ( 軟質件 ) 增強聚四氟乙烯
波 紋 管 1Cr18Ni9Ti
膜片有效面積（cm2） 100 200 400 600 100
三、進口氣動薄膜切斷閥結構特點：
1 、切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約 30 ％，重量可減輕約 30 ％。
2 、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大 30 ％。
3 、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4 、平衡型閥內件，提高了切斷閥的許用壓差。
5 、波紋管密封型對移動的閥桿形成完全的密封，堵 了介質外漏的可能性。
6 、活塞式執行機構，操作力大，使用壓差大。
歡迎您訪問我們www.hy-shh.com網站， 感謝您對我們進口氣動薄膜切斷閥的關注。如果您對我們的產品和服務有任何的建議或疑問，請立即聯系我們，我們 定會盡心盡意為您提供優質滿意的服務。
