理學(xué)X射線熒光光譜儀在水泥熔片分析中的應(yīng)用

2024-10-08 09:43:56

水泥對于***民經(jīng)濟的重要性無需贅述，波長色散X射線熒光光譜（WD-XRF）用于測定水泥常規(guī)元素亦已成行業(yè)共識。在之前的的理學(xué)推送中理學(xué)和大***分享了《理學(xué)XRF粉末壓片法分析水泥》，隨著水泥行業(yè)限產(chǎn)增效、綠色智能化升***的需求不斷涌現(xiàn)，用水泥窯協(xié)同處置固廢危廢已經(jīng)變成企業(yè)共識。隨著固廢危廢的加入，水泥產(chǎn)品質(zhì)量管理已經(jīng)不僅僅局限于生料、熟料、水泥產(chǎn)品中原有元素的簡單分析，樣品中的重金屬殘留、礦物成分分析、出磨生料或水泥的顆粒粒度等影響水泥質(zhì)量的檢測需求也越來越多。在上篇推送中，我們分享了理學(xué)設(shè)備是：上照式順序型熒光光譜儀 ZSX PrimusIII NEXT，它能夠變化不同的抽氣速率來減少粉塵的產(chǎn)生，通過粉塵捕集器來減少粉塵對閥門和真空泵的污染和損傷。從而***終實現(xiàn)樣品準(zhǔn)確分析的同時降低了設(shè)備維護的頻率。

而在本期推送中，我們給大***帶來的是理學(xué)多道同時型熒光X射線分析裝置Simultix15，

理學(xué) Simultix15

自1968年，第***代Simultix問世，多道同時型X射線熒光光譜儀Simultix系列，作為要求快速處理能力、高精密度分析的工程管理的分析儀器，半世紀(jì)內(nèi)，在全世界以***千多臺的銷售成績而自豪。Simultix15是伴隨著技術(shù)革新，應(yīng)對多樣化、高度化的需求，在性能、機能以及操作性上更出眾的儀器。

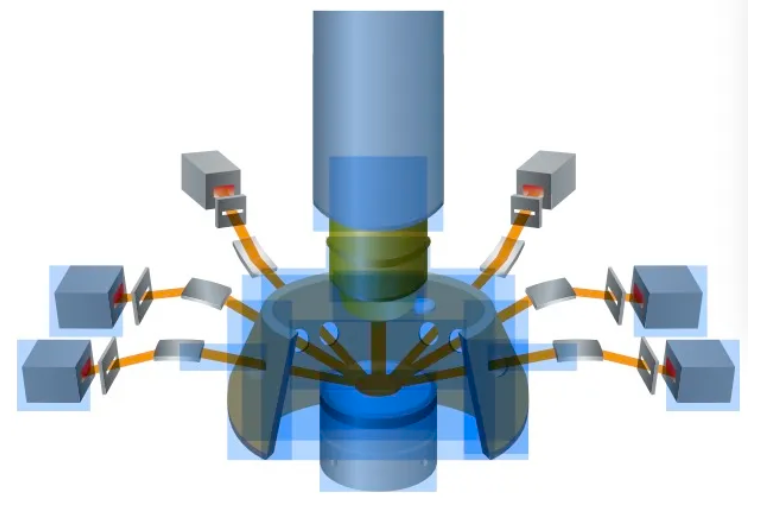

Simultix15的光學(xué)系統(tǒng)概念圖

掃描型WDX裝有測角儀和晶體交換器，對各元素依次測量，測試時間較長。多道同時型WDX為每個測量元素配備了獨立的分光晶體和相應(yīng)的檢測器，同時檢測所有元素，檢測過程更加快速。理學(xué)多道同時型Simultix15***多可以配置40個元素通道，也可以選配重元素掃描道Ti-U或者輕重元素掃描道O-U，對全元素進行無標(biāo)樣定量分析。而且，理學(xué)Simultix15還可以加配衍射道，對水泥中的游離鈣進行定量測試。

ASTM C114-18 和校準(zhǔn)標(biāo)準(zhǔn)

在ASTM C114-11標(biāo)準(zhǔn)中，對“快速試驗法”進行了以下說明。

使用所選的測定方法，通過至少7個標(biāo)樣（有證標(biāo)準(zhǔn)物質(zhì)）樣品對每個待分析物進行單***測定。在不同日期的情況下，完成兩輪測定，重復(fù)樣品制備的所有步驟。計算兩輪測定結(jié)果的平均值和差異。
當(dāng)7個標(biāo)樣樣品用于鑒定步驟時，在獲得的7個任何單***待分析物的兩組分的差異中，至少有6個差異不會超過表1中的顯示的限制數(shù)值，且剩余的差異不會大于這***數(shù)值的兩倍。
對于每個待分析物和每個標(biāo)樣，所獲得的平均值都會與有證濃度進行比較。當(dāng)7個標(biāo)樣樣品用于鑒定步驟時，對于每個待分析物，至少有6個平均值不會超過如表1所示的有證濃度的數(shù)值，且剩余的平均值不會大于這***數(shù)值的兩倍。

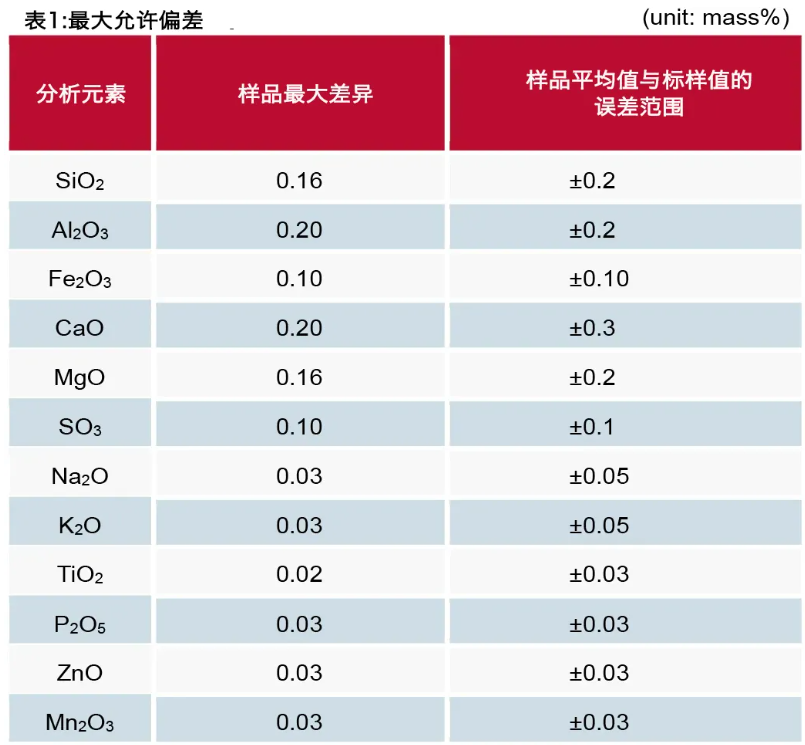

ASTM C114-11規(guī)定了分析結(jié)果的***大容許偏差，如上圖顯示。

ASTM C114-11說明可用的基準(zhǔn)水泥為NIST 標(biāo)樣，或其他源于NIST 標(biāo)樣的基準(zhǔn)水泥。

在此應(yīng)用分析報告中，7個NIST 標(biāo)樣（SRM1881a、1884a、1885a、1886a、1887a、1888a和1889a）用于進行校正和鑒定試驗。

PART/1

樣品制備

熔融時，0.8 克樣品和 3.2 克熔劑（四硼酸鋰和偏硼酸鋰的重量各占 50%，）稱重并混合均勻。在 1050 ℃ 下制成熔融玻璃片。

PART/2

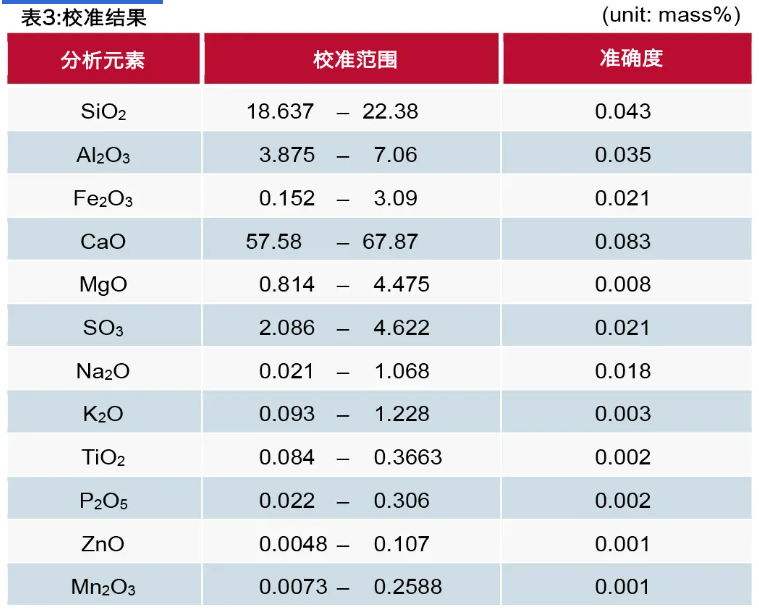

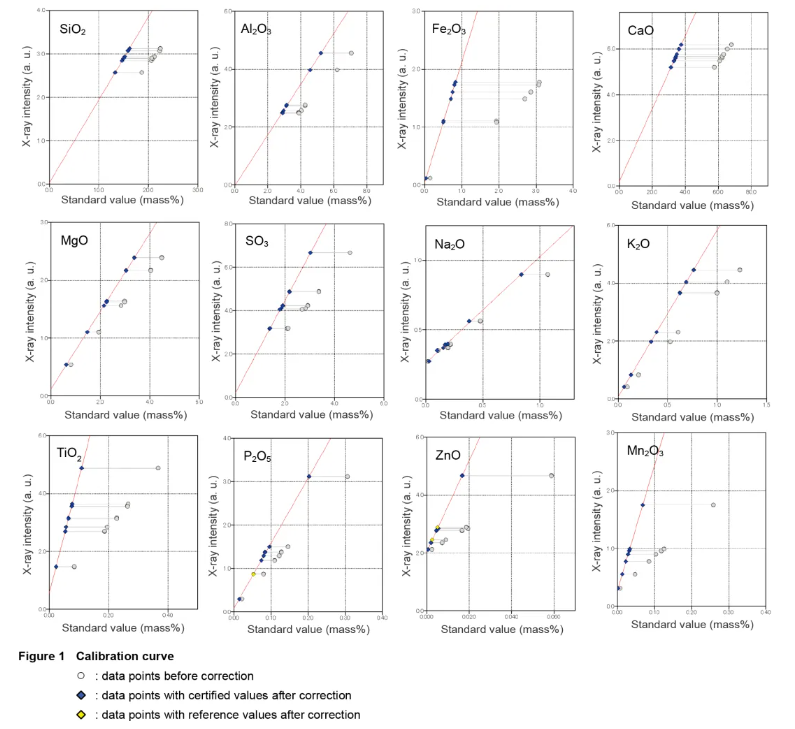

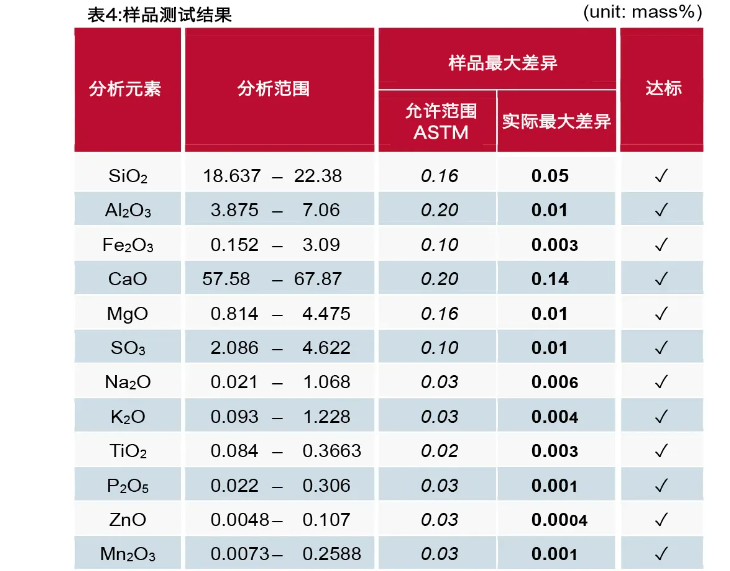

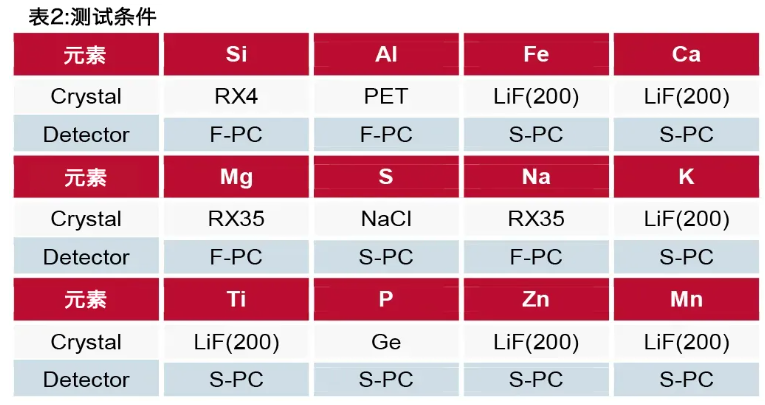

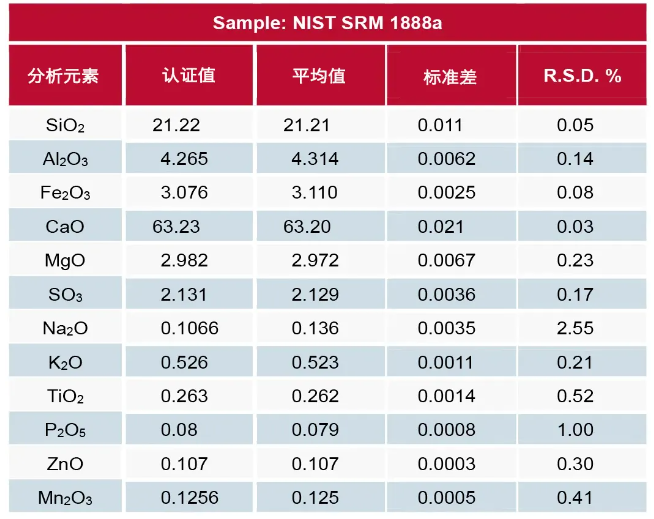

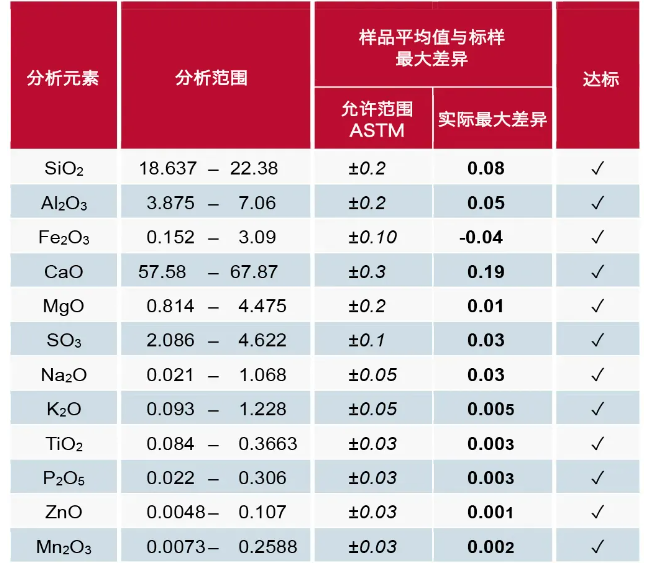

測定與校正
